在散装物料搬运中，传送带本身引起了人们的注意。它是可见的、昂贵的，并且显然对运营至关重要。然而，支撑皮带的部件——日复一日承受数千吨物料负载的输送机承载滚筒组件——比任何其他因素更直接地决定皮带的寿命。未对准或卡住的输送机承载辊会产生磨损点，从而磨损皮带盖，产生热量，增加功耗，并最终导致过早更换皮带，成本高达数万美元。

输送机承载滚筒制造商已经通过专门的设计来应对特定的操作挑战：材料堆积、皮带跟踪、抗冲击性和环境腐蚀。在这些专门的变体中，螺旋托辊、平行梳形托辊、倒 V 型托辊和陶瓷输送机托辊各自服务于不同的应用。这些输送机承载滚筒类型具有共同的制造元件——高频焊管、高密度尼龙密封件、轴承和圆钢——但在表面配置和功能优化方面有所不同。

为什么输送机承载滚筒的选择很重要

输送机系统的可靠性取决于其承载滚轮组。输送机承载辊支撑输送带和物料负载，同时保持输送带正确对齐。当滚筒出现故障时，会产生一系列后果：

• 皮带损坏：被卡住的输送机承载辊变成静止的磨料表面，在移动的皮带盖上刻出凹槽
• 阻力增加：不旋转或高阻力滚轮会增加驱动电机功耗
• 材料溢出：未对准的滚轮会导致皮带跑偏，从而将材料从系统侧面倾倒
• 结构应力：不均匀的滚筒阻力会产生皮带张力变化，从而对接头和驱动装置施加压力

下面描述的专用输送机承载滚轮设计分别解决了特定行业和应用中常见的特定故障模式。

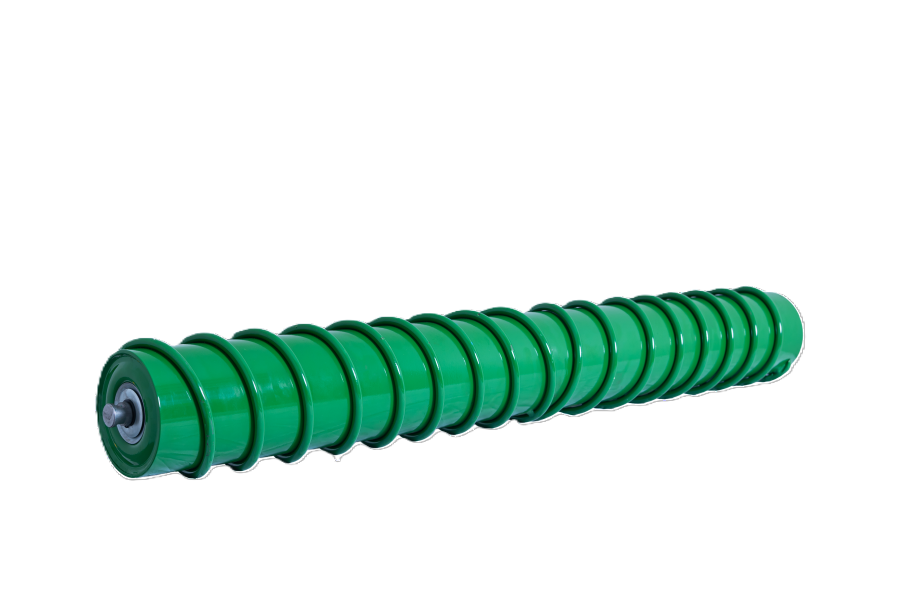

螺旋托辊：粘性材料的自清洁

螺旋托辊是一种输送机承载滚筒变体，专为物料回运粘附在皮带表面的应用而设计。螺旋托辊由高频焊管、高密度尼龙密封件、螺旋弹簧、轴承和圆钢制成，具有螺旋表面结构。

工作原理

当皮带经过螺旋惰轮时，螺旋图案会产生不同的接触点，从而破坏皮带和粘附材料之间的表面张力。粘性沉积物（粘土、湿沙、带湿气的碎矿石）从皮带表面释放，而不是积聚在输送机承载滚筒上。

关键应用

• 骨料和砂处理
• 粘土和矿物处理
• 选煤厂
• 任何输送粘性或高水分材料的皮带

螺旋设计减少了对单独的皮带刮刀和清洁器的需求，这些刮刀和清洁器本身就需要维护和调整。对于寻求具有被动自清洁功能的输送机承载滚筒的操作员来说，螺旋托辊提供了免维护的解决方案。

平行梳状托辊：带自清洁结构的回程皮带清洁

平行梳形托辊是一种输送机承载滚筒专为返回带应用而配置。它由高频焊管、高密度尼龙密封件、梳形橡胶圈、垫片、轴承、圆钢等组成。

返回带功能

在输送机系统的返回侧（传送带在承载运行下方空行的部分），回运物料可能会积聚，沿着返回路径掉落并产生内务处理问题。平行梳状托辊是一种输送机承载辊，设计用于固定回程皮带，同时提供主动清洁作用。

自清洁特性

梳形橡胶环在皮带表面产生机械清洁作用。当返回皮带经过该输送机承载辊时，粘附的材料被移动并掉落，而不是与皮带一起行进到尾部滑轮。关键性能属性包括：

• 低噪音：与固体表面滚轮相比，梳齿设计降低了接触噪音
• 厚管壁：增强回程服务的结构耐用性
• 灵活旋转：低滚动阻力最大限度地减少功率损失
• 低阻力：与传统回程惰轮相比，轴承阻力减少

对于难以沿着输送机返回路径回运材料的设施，平行梳状托辊提供了一种被动清洁解决方案，无需外部电源或控制系统。

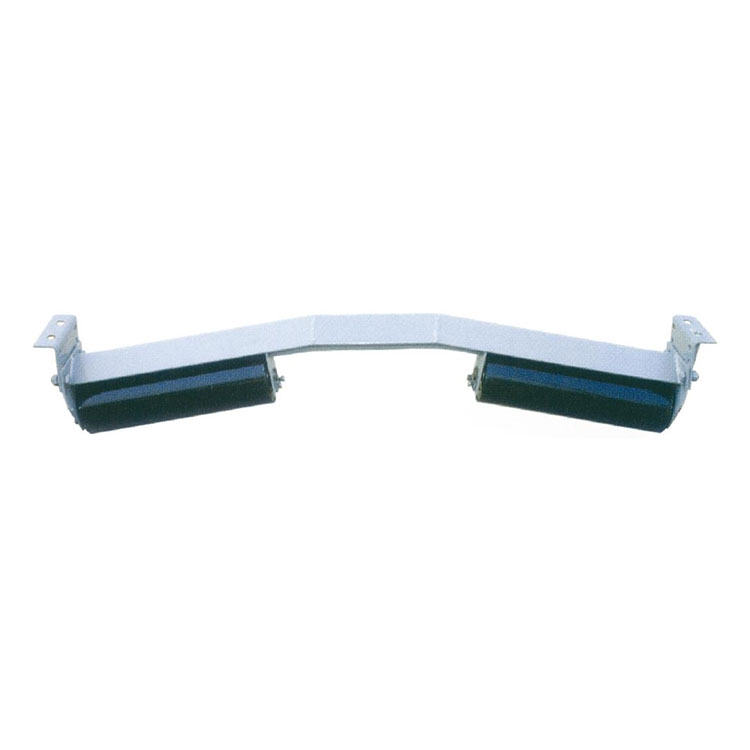

倒V型惰轮：皮带抑制和跟踪

倒V型托辊是一种输送机承载托辊，主要用于固定带式输送机系统中回程带的角度变化。其主要功能是皮带抑制，防止皮带向上飞扬并刮伤结构部件。

皮带抑制功能

在长输送机上，特别是具有倾斜部分或高皮带速度的输送机上，回程皮带可能会由于皮带张力动力学或空气夹带而脱离惰辊。向上飞行的输送带接触结构钢（横梁、纵梁、走道），导致覆盖层磨损和潜在的输送带边缘损坏。

该输送机承载辊的倒 V 形配置形成了一个轮廓，可以捕获输送带并将其压住，保持一致的接触，同时允许自由旋转。与允许皮带垂直移动的平回程托辊不同，倒 V 形在物理上限制皮带位置。

密封与环保

该输送机托辊两端均采用迷宫式密封结构，并结合双面密封轴承。该双屏障系统提供：

• 防尘：迷宫式密封可防止细颗粒物进入
• 防水性：双面密封可防止潮湿环境中的湿气
• 延长轴承寿命：污染排除与轴承使用寿命直接相关

对于在多尘或潮湿环境（矿山、采石场、室外堆料输送机）中运行的输送机承载滚轮产品而言，密封质量通常决定着三个月到三年的使用寿命。

陶瓷输送机托辊：耐磨、耐腐蚀

陶瓷输送机托辊是一种由氧化铝（氧化铝）表面而不是钢或橡胶制成的输送机承载辊。这种材料选择为恶劣的应用提供了特定的优势。

材料特性

氧化铝 (Al2O₃) 陶瓷具有：

• 高硬度：洛氏 HRA 硬度超过 80，明显比钢硬
• 耐酸性：不受酸性溶液腐蚀钢辊的影响
• 耐碱性：在碱性环境中化学稳定
• 耐磨性：即使与锋利、坚硬的材料接触，也不会刮伤钢材或橡胶

适合的应用

陶瓷输送机托辊广泛应用于矿山、砂石、钢铁冶金、化工等行业：

• 高硬度材料（铁矿石、铁燧岩、花岗岩）会迅速磨损钢托辊
• 腐蚀环境（化肥厂、化学品处理）侵蚀钢表面
• 高皮带速度会加速传统输送机承载辊表面的磨损

权衡

陶瓷托辊通常比钢托辊成本更高并且更重，需要考虑皮带驱动能力和结构支撑。然而，对于由于磨损而每隔几个月就要更换惰轮的操作来说，陶瓷使用寿命的延长通常证明了溢价是合理的。陶瓷输送机托辊的更换间隔更长，从而减少了人工成本和维护停机时间。

通用制造质量指标

在所有输送机承载辊类型（螺旋、梳状、倒 V 形、陶瓷）中，无论配置如何，某些制造特性都表明了质量。

高频焊管

输送机托辊的管体必须是直的、圆形的且壁厚一致。高频焊接产生的焊缝具有最小的内部飞边和一致的冶金效果。质量差的管子会导致滚筒偏心，从而产生振动和皮带颤动。

高密度尼龙密封件

密封件可排除污染。低密度密封件会吸收水分、膨胀并失去有效性。高密度尼龙可保持尺寸稳定性、保留润滑剂并防止污染物进入。输送机承载的滚筒密封件往往是决定使用寿命的部件。

轴承

双面密封轴承（也称为终身密封轴承）经过预润滑，无需维护。输送机承载滚轮轴承的选择必须符合载荷和速度要求；尺寸过小的轴承会过早失效，而尺寸过大的轴承会不必要地增加成本。

圆钢

轴端和轴承安装面要求良好的圆度和表面光洁度。不精确的轴会造成不对中，轴承负载不均匀，并导致输送机托辊组件过早出现故障。
